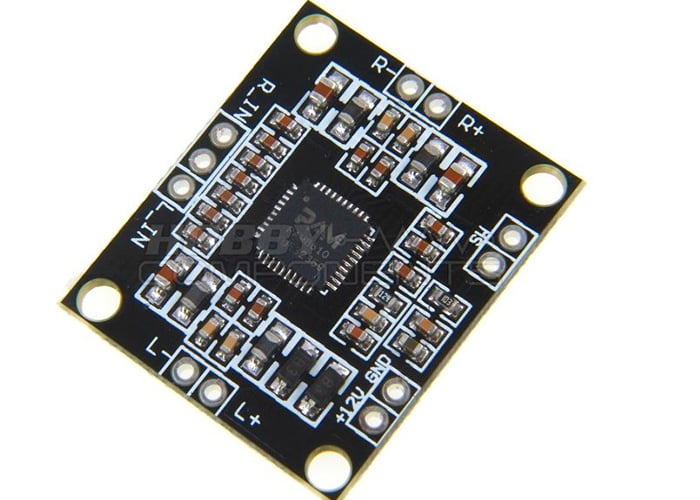

Amplificador Stereo Clase D 2x15w Pam 8610

Tarjeta Amplificador de Audio Clase D basada en el integrado PAM8610, que es un amplificador de audio digital clase D de 2 canales de 15 W cada uno, se puede alimentar con voltajes de 7 a 15 V, compatible con lógica digital, Ideal para agregar reproducción de audio a tus aplicaciónes basadas en microcontrolador PIC, ATMEL, Arduino, etc.

Características:

-Tensión de alimentación: DC 7V-15V
-Potencia Rms : 2 x 15W
-Eficiencia: 90%
-Corriente de reposo: 20mA
-SNR: 86%
-Distorsión armónica total: 5W / 1KHz / 8 --- 0,1%
-Rango de frecuencia: 20Hz-20KHz
-Impedancia de entrada: 15K Ohms
-Impedancia de Salida: 4 - 8 Ohms
-Tamaño: 30mm * 25mm * 2.5mm

Recomendaciones:

El límite de tensión de alimentación es 16.5V, no use más de esta tensión!
Tensión recomendada - 12v, 3A.
Altavoces recomendados - de 4.8 pulgadas.
No provocar un cortocircuito en la salida de audio a la tierra.

Conexión:

Datasheet
