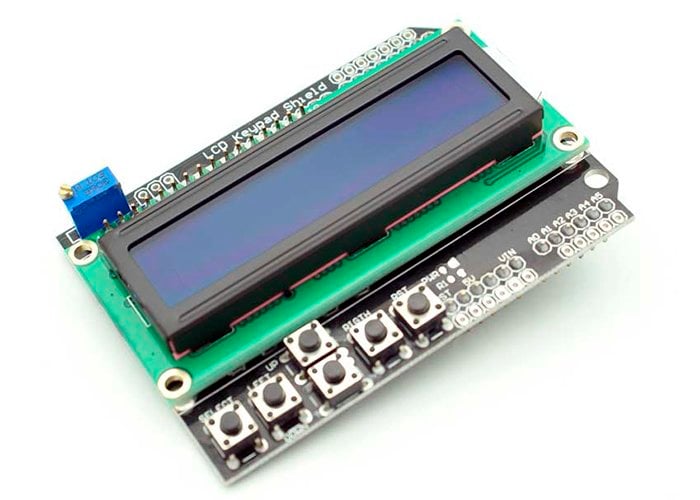

Shield LCD Keypad 16x02 - 5 Botones

Shield LCD Keypad 16x02 - 5 Botones

Precio habitual $4.500
Precio habitual Precio de oferta $4.500
Oferta Agotado

43 en existencias

SKU:1355

Esta board se ha desarrollado para proporcionar una interfaz fácil de usar que permita a los usuarios navegar por el menú, hacer selecciones, entre otras. Consta de una pantalla LCD 16X2 de retroiluminación. El display es compatible con el controlador HD44780 y está conectado en modo de 4 bits (pines digitales 8, 9, 4, 5, 6, 7), por lo que se puede usar directamente mediante la biblioteca de Arduino LiquidCrystal. El teclado dispone de 5 botones distribuidos de la siguiente manera: seleccionar, arriba, abajo, derecha e izquierda. Para una mejor administración de los pines digitales de entrada/salida, la interfaz de teclado utiliza sólo un canal ADC.

Características:

- Voltaje de Operación: 5V
- 5 Pulsadores (Arriba, Abajo, Der, Izq, Seleccionar)
- Pulsador de RESET, para reiniciar el programa de Arduino
- Potenciometro para regular el contraste
- Expansión de pines Analógicos
- No usar el pin 10 cuando se usa este Shield

Distribución de Pines


Datasheet
Especificaciones

Ver todos los detalles
