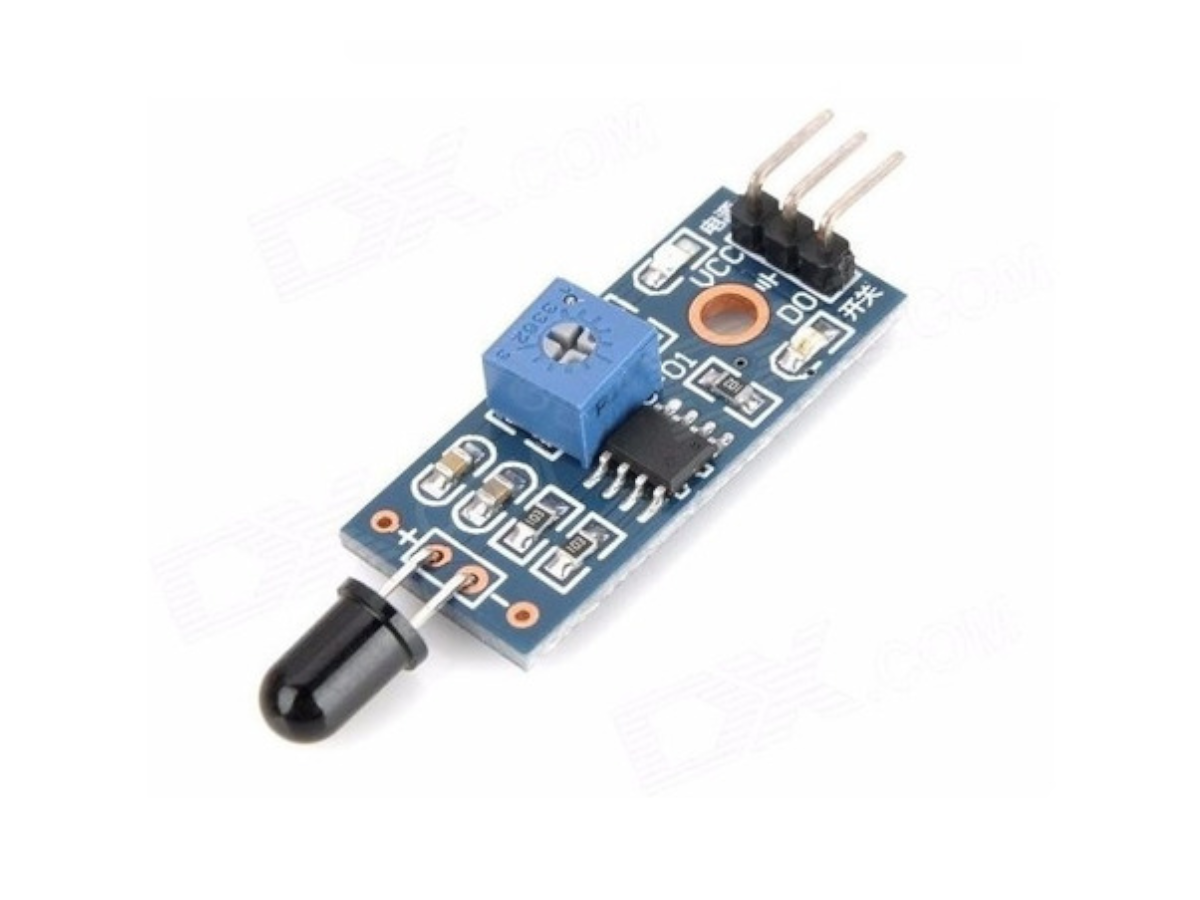

Sensor de Flama YG1006 IR
Sensor de Flama YG1006 IR
340 en existencias
SKU:1704
Detectar la actividad del fuego (flama) es muy importante como una medida de seguridad; en algunos casos necesitamos alertar si existe fuego (incendio) o en otros casos, como en un sistema de calefacción por fuego, si la llama está trabajando.

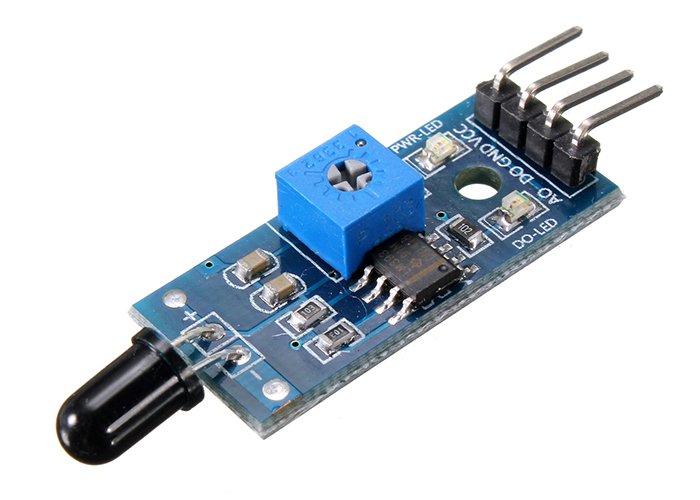

Este módulo sensor de flama YG1006 nos permite detectar la presencia de fuego, esto gracias al fototransitor NPN YG1006 que es sensible a la luz infrarroja (760-1100nm) y que en presencia de fuego se polariza y permite el paso de corriente. La corriente pasa por una resistencia y genera una caída de voltaje, este voltaje es entregado en la salida analógica y sirve como entrada del opamp comparador que entrega una salida digital. El nivel de sensibilidad es regulable mediante un potenciómetro.
El sensor de flama es utilizado en sistemas de detección de incendios, robots de batalla (warbots) y sistemas de calefacción a gas.
Características:
- Voltaje de Operación: 3.3V - 5V DC
- Rango de detección: 60°
- Temperatura de trabajo: -25°C hasta 85°C
- Longitud de onda detectable: 760 - 1100 nm
- Opamp LM393 en modo comparador en placa
- Potenciómetro para regular sensibilidad
- 1 Salida digital
- 1 Salida analógica
- Dimensiones: 40*14mm
Pines:
- VCC: 3.3V- 5V DC
- GND: Tierra 0V
- DO: Salida digital
- AO: Salida Analógica
