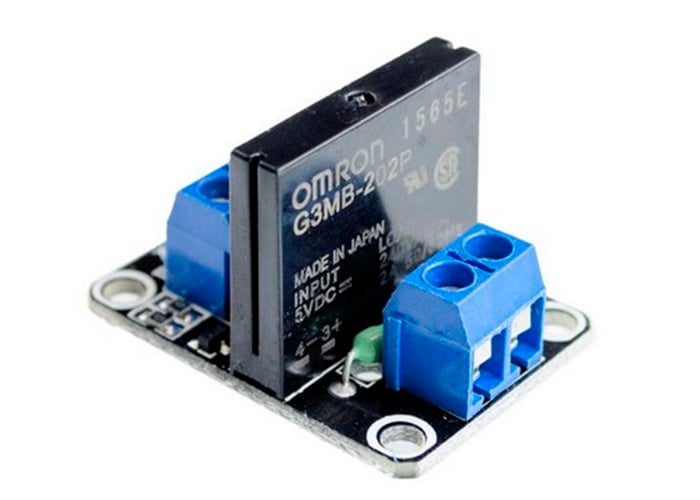

Módulo Relé 1 Canal Estado Sólido SSR

Módulo Relé 1 Canal Estado Sólido SSR

Precio habitual $2.000
Precio habitual Precio de oferta $2.000
Oferta Agotado

157 en existencias

SKU:1246

Dentro de la gran variedad de proyectos que podemos realizar con Arduino, uno de los temas más interesantes es la Automatización del hogar; donde normalmente se controlan equipos de corriente alterna (220VAC), los cuales no pueden ser manejados directamente con Arduino. En estos casos es necesario utilizar Relays o Reles, estos permiten controlar cargas de alto voltaje con una señal pequeña.

Los Relay de estado solido o SSR (Solid State Relay) son una evolución de los clásicos relay de tipo electromecánico. El funcionamiento interno de un SSR es el siguiente: cuando se aplica un voltaje de control en la entrada del SSR, se activa un Led interno que ilumina y activa un fototransistor o fotodiodo, permitiendo el paso de corriente, que a su vez activa un Tiristor (Triac) que es el dispositivo que finalmente permite el paso de corriente en la carga. El aislamiento óptico por optoacoplador (led + fototransistor) permite que el circuito de control (Arduino) esté eléctricamente aislado de la carga.

Los SSR tiene diversas ventajas sobre los relays electromecánicos: un menor tiempo de respuesta, mayor tiempo de vida, no tiene componentes móviles, aislamiento eléctrico óptico. Una de las aplicaciones más interesantes de los SSR es control por ángulo de disparo.

El SSR del modulo fabricado por Omron con la más alta calidad y con capacidad de hasta 240V/2A. Diseñado para ser compatible con sistemas de 5V como Arduino o Pic y también con sistemas de 3.3V como Raspberry Pi.

Características:

- Modelo SSR: OMRON G3MB-202P-DC5
- Voltaje de Alimentación: 5V DC
- Corriente de trabajo: 12.5 mA
- Voltaje de control: ON (0V-1.5V) OFF (2.5V-5V)
- Voltaje de la Carga: 240VAC máx.
- Corriente de la carga: 2A máx.
- Nº de Relays: 1
- Salida Normalmente Abierto (NO)
- Tiempo de acción: 1 ms
- Cruce por Cero
